- SF5820 - Low-Cost-Inkrementalzähler,
1-Kanal-TTL-Eingang, mit PC-RS232-Interface
-
- Der Special-Function-Chip SF5820 bildet ein Bindeglied zwischen einem Inkrementalzähler
(z.B. Drehgeber oder Inkrementalmaßstab)
und dem PC. Der Anschluß erfolgt direkt an die RS-232-Schnittstelle, oder
falls nicht vorhanden über einen RS232-USB-Adapter
an den USB-Anschluß. Mehrere Kanäle können mittels eines USB-Hub verarbeitet
werden. Die Stromversorgung erfolgt direkt aus den Handshake-Signalen der
Schnittstelle. Die Einlesegeschwindigkeit kann bis 1 MHz sein.
Eine gute allgemeine Beschreibung der Funktion von Inkrementalzähler
finden Sie hier.

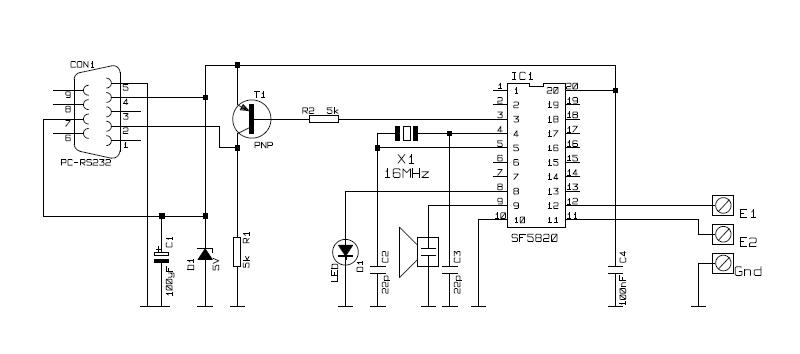

Als Geber (Anschluß an E1/E2/Gnd) kommen alle Geräte in Frage, welche 5 Volt-TTL-Pegel
als Ausgangsinterface besitzen, so zum Beispiel Drehgeber der Firmen Heidenhain,
Baumerhuebner,
LTN und vieler
anderer Firmen.
-
-
