DOSLogan - Logikanalyse mit dem PC - Druckerport

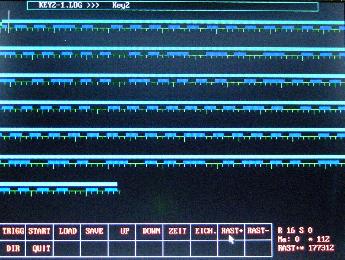

Das Programm läuft unter DOS oder unter Windows 95/98 in der DOS-Box und ermöglicht es, bis zu 4 Kanäle mit maximal etwa 1 Mhz zu erfassen. Für die Bedienung des Programms ist eine Maus notwendig (wenn das Programm keine Maus und / oder Maustreiber vorfindet, wird es abgebrochen). Zur Erfassung können bis zu 4 Anschlußpunkte des LPT-Druckerports verwendet werden:

Als IO-Adresse des Druckerports wird die Adresse hex 378 verwendet. Bei den vier Eingängen ist zu beachten, daß Eingang 4 (Busy, pin 11) invertiert ist (0=1 und 1=0). Die Umschaltschwelle (High-/Lowerkennung) liegt etwa bei 1,5 Volt. Ein Lesevorgang dauert etwa 65mS (es wird etwa jede Microsekunde ein Byte beschrieben, bis ein Speichersegment gefüllt ist). Der Startvorgang kann direkt mit der Maus und dem Button START erfolgen. Wird der Button TRIGG betätigt, so wartet das Programm mit dem Start, bis eine Flanke erkannt worden ist. Datenpakete können abgespeichert und wieder eingelesen werden. Die Auflösung kann mit RAST+/RAST- umgeschaltet werden.



download DOSLogan (EXE-Datei und Quelldateien)
